Hololens2-研究模式API文档翻译

# 综述

第一代 HoloLens 引入了研究模式，研究不用于部署访问设备上的关键传感器的应用程序。HoloLens2 的研究模式保留了 HoloLens1 的功能，增加了对额外流的访问。同样，对于第一个版本，可以从以下输入中收集数据:

• 可见光环境跟踪摄像机 - 系统用于头部跟踪和地图创建。它们返回每像素 8 位的灰度图像。
• 两种模式操纵下的深度摄像机
• 关节式手跟踪方式 (AHAT)，用于手跟踪的高频 (45 帧 / 秒) 近深度传感。支持距离设备 1 米之内的手势追踪，HoloLens2 仅通过计算基于相位的飞行时间相机的 “混叠深度” 来节省电力。这意味着，当距离超过 1 米时，信号只包含到设备的距离的小数部分。
  • 空间映射中使用的长抛、低频 (1-5 FPS) 的深度传感。
• 两个版本的红外反射率流 - HoloLens 用来计算深度。这些图像由红外线照射，不受周围可见光的影响。

此外，HoloLens2 还支持访问以下内容:

• 加速度计 - 系统用来确定沿 X, Y, Z 轴的线性加速度以及重力。
• 陀螺仪 - 系统中用来确定旋转的仪器。
• 磁强计 - 系统用于绝对方位估计。

# 大纲

研究模式 API 是基于一种名为 Nano-COM 的轻量级派生。Nano-COM 指的是一种 API 设计模式，它使用 IUnknown 作为对象标识和生存期，但不需要 COM 运行时基础设施，用工厂函数替换 CoCreateInstance 的使用，这些工厂函数返回用参数初始化的对象到这些函数。接口只支持 QueryInterface、AddRef 和 Release。api 返回 HRESULT 错误码。DirectX11 和 12 也是一个 Nano-COM api。

API 的结构如下:

• 首先创建的对象是研究模式设备。这是 API 工厂对象。它用于:
  • 按类型枚举可用的传感器
  • 创建传感器对象
  • 请求访问权限
  • 每个传感器类型只能创建一个传感器
• 传感器提供以下功能:
  • 返回传感器的名称和类型
  • 启动和停止流
  • 在流状态下等待和检索帧
  • 返回 extrinsics 矩阵，给出传感器相对于设备连接原点 (Rig origin) 的相对位置
  • 返回设备坐标帧 GUID，可以用来映射设备坐标帧到其他感知坐标帧
  • 传感器可以是摄像机或 imu，两者都返回帧传感器特定的有效载荷格式
• 传感器帧提供:
  • 帧时间戳
  • 帧大小
  • 专门针对每个传感器的属性和有效负载格式。

对于所有传感器，初始化调用应该只进行一次，而且传感器不是线程安全的。帧应该从传感器打开的线程读取。传感器可以共享一个线程，或者每个都有一个线程。

# 主传感器读取循环

主传感器处理循环概述为:

• 创建研究模式设备
• 获取所有传感器所在的设备坐标框架。我们称之为 rigNode，它由 GUID 标识，GUID 可与 HoloLens 感知 api 一起用于映射其他 HoloLens 感知坐标框架中的传感器特定坐标。下面的 https://docs.microsoft.com/en-us/windows/mixed-reality/coordinate-systems 解释了感知坐标框架。
• 枚举传感器
• 获取传感器信息
  • 对于摄像机，该对象在摄像机坐标框架中投影 / 取消投影图像点到 3D 点
  • Extrinsics 用于相对于设备 rigNode 定位传感器。

下面的代码显示了打开研究模式设备，获取传感器描述符和从传感器获取帧。api 返回应该检查错误的结果 HRSULTS。下面的代码省略了错误检查，以便更容易地执行 API 调用。与坐标框架相关的 api 将在后面的章节中描述。

    HRESULT hr = S_OK;
    IResearchModeSensorDevice *pSensorDevice;
    IResearchModeSensorDevicePerception *pSensorDevicePerception;
    std::vector<ResearchModeSensorDescriptor> sensorDescriptors;
    size_t sensorCount = 0;

    hr = CreateResearchModeSensorDevice(&pSensorDevice);

    // This call makes cameras run at full frame rate. Normaly they are optimized
    // for headtracker use. For some applications that may be sufficient
    pSensorDevice->DisableEyeSelection();

    hr = pSensorDevice->GetSensorCount(&sensorCount);
    sensorDescriptors.resize(sensorCount);

    hr = pSensorDevice->GetSensorDescriptors(sensorDescriptors.data(),
sensorDescriptors.size(), &sensorCount);

    for (const auto& sensorDescriptor : sensorDescriptors)
    {
        // Sensor frame read thread

        IResearchModeSensor *pSensor = nullptr;
        size_t sampleBufferSize;
        IResearchModeSensorFrame* pSensorFrame = nullptr;

        hr = pSensorDevice->GetSensor(sensorDescriptor.sensorType, &pSensor);

        swprintf_s(msgBuffer, L"Sensor %ls\n", pSensor->GetFriendlyName());
        OutputDebugStringW(msgBuffer);

        hr = pSensor->GetSampleBufferSize(&sampleBufferSize);

        hr = pSensor->OpenStream();

        for (UINT i = 0; i < 4; i++)
        {
            hr = pSensor->GetNextBuffer(&pSensorFrame);

            if (pSensor->GetSensorType() >= IMU_ACCEL)
            {
                ProcessFrameImu(pSensor, pSensorFrame, i);
            }
            else
            {
                ProcessFrameCamera(pSensor, pSensorFrame, i);
            }

            if (pSensorFrame)
            {
                pSensorFrame->Release();
            }
        }

        hr = pSensor->CloseStream();

        if (pSensor)
        {
            pSensor->Release();
        }
    }

    pSensorDevice->EnableEyeSelection();

    pSensorDevice->Release();

    return hr;

上面的代码显示了在同一个线程上读取的所有传感器。由于 GetNextBuffer 调用会引起阻塞，每个传感器帧循环应该在自己的线程上运行。这允许以自己的帧速率处理每个传感器。

OpenStream 和 GetNextBuffer 需要从同一个线程调用。GetNextBuffer 调用会引起阻塞。每个传感器的传感器帧循环应该在它们自己的线程上运行。这允许传感器按照它们自己的帧速率进行处理。推荐使用以下线程模式:

• 主线程管理研究模式设备和传感器
• 每个传感器都有一个线程，它打开传感器流，读取缓冲区并处理缓冲区
• 主线程渲染缓冲区和结果

SensorLoop(IResearchModeSensor *pSensor)
{
    hr = pSensor->OpenStream();

    while (fRunning)
    {
        hr = pSensor->GetNextBuffer(&pSensorFrame);

        ProcessFrame(pSensor, pSensorFrame, i);

        if (pSensorFrame)
        {
            pSensorFrame->Release();
        }
    }

    hr = pSensor->CloseStream();
}

# 传感器类型

# 相机传感器

• Intrinsics (投影 / 不投影)
• 在相机坐标空间的一些功能
• Extrinsics 返回设备空间的 R, T 变换
• 帧被指定为相机帧

# 惯性传感器

• Extrinsics 返回设备空间的 R, T 变换
• 帧被指定为惯性传感器帧

# 传感器坐标帧

每个传感器返回它的变换到 rigNode (Rig origin) 表示为一个外部刚体变换。图 1 显示了相机坐标帧相对于设备坐标帧。注意，在 HoloLens2 上，设备原点对应于左前方可见光相机。因此，该传感器返回的变换对应于恒等变换。

extrinsics 变换可检索如下:

IResearchModeCameraSensor *pCameraSensor;
DirectX::XMFLOAT4X4 cameraPose;
// …
// Get matrix of extrinsics wrt the rigNode
pCameraSensor->GetCameraExtrinsicsMatrix(&cameraPose);

要将 rigNode（以及设备）映射到其他 HoloLens 感知坐标帧中，可以使用感知 api。

using namespace winrt::Windows::Perception::Spatial;
using namespace winrt::Windows::Perception::Spatial::Preview;

SpatialLocator locator;
IResearchModeSensorDevicePerception* pSensorDevicePerception;
GUID guid;
HRESULT hr = m_pSensorDevice->QueryInterface(IID_PPV_ARGS(&pSensorDevicePerception));
if (SUCCEEDED(hr))
{
    hr = pSensorDevicePerception->GetRigNodeId(&guid);
    locator = SpatialGraphInteropPreview::CreateLocatorForNode(guid);
}
// …
auto location = locator.TryLocateAtTimestamp(timestamp, anotherCoordSystem);

相机传感器暴露映射 / 不映射方法，以在相机投影 3D 点。图 3 显示了摄像机参考帧的 3D 坐标与二维图像坐标的关系。

Map /unmap 方法可以使用如下:

IResearchModeCameraSensor *pCameraSensor;
//…
float xy[2] = {0};
float uv[2] = {0};
float uv_mapped[2] = {0};

for (int i = 0; i <= 10; i++)
{
for (int j = 0; j <= 10; j++)
       {
           // VLC images are 640x480
           uv[0] = i * 64.0f;
           uv[1] = j * 48.0f;

           pCameraSensor->MapImagePointToCameraUnitPlane(uv, xy);
           // …
           pCameraSensor->MapCameraSpaceToImagePoint(xy, uv_mapped);
           // …
     }
}

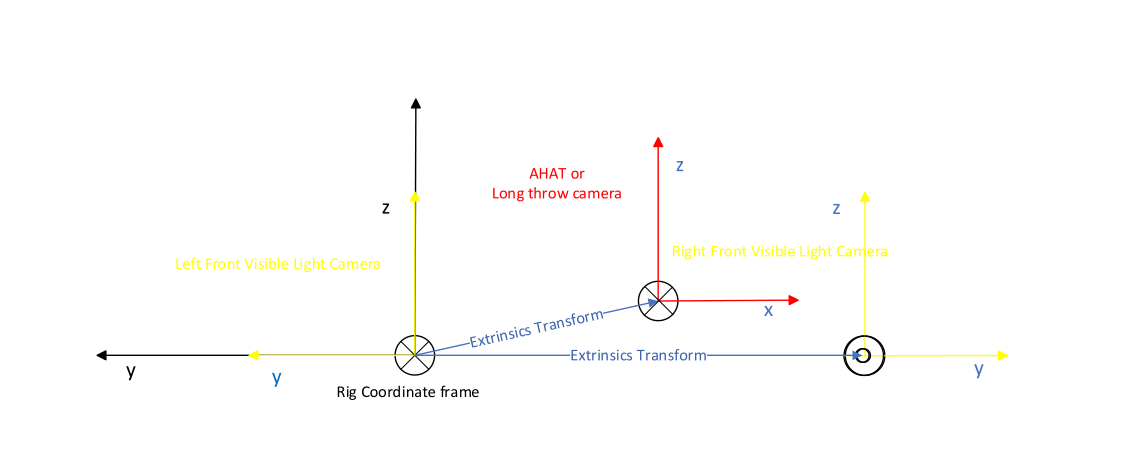

图 1 相对于 rig node 坐标帧的深度和正面可见光相机坐标帧。Long throw 和 AHAT 是同一相机的不同模式，所以外观是一样的。

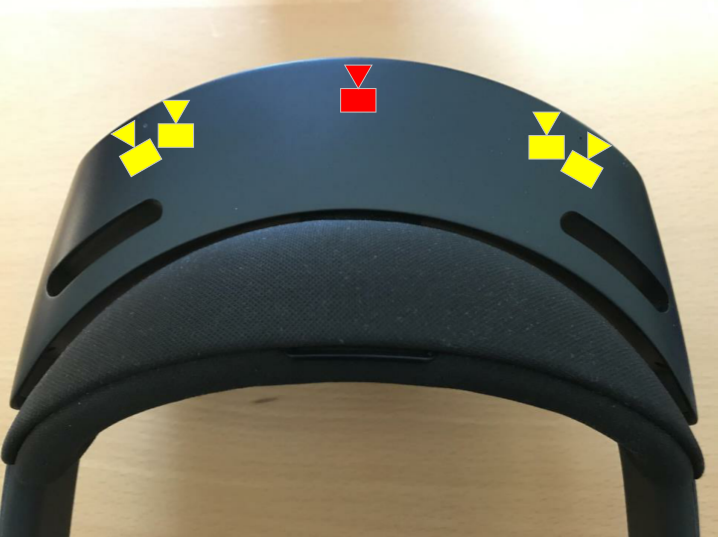

图 2 Hololens 相机。黄色是 VLC 相机，红色是深度相机

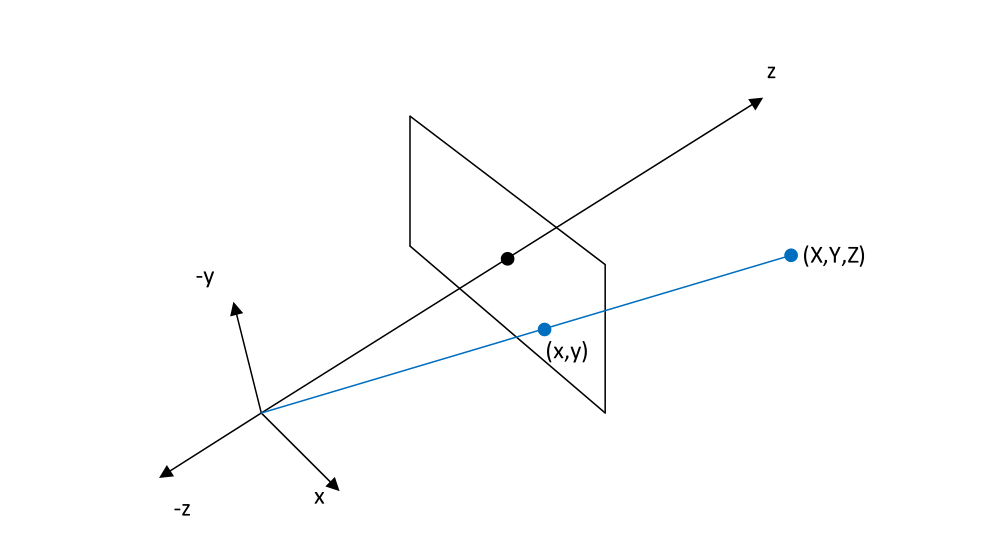

图 3 Map Unmap 方法将摄像机参考帧中的 3d (X,Y,Z) 坐标转换为摄像机 (X,Y) 图像坐标，(X,Y) 图像坐标转换为摄像机坐标帧中的 (X,Y,Z) 方向向量。

# 传感器

iresearchmodessensor 抽象了研究模式传感器。它提供了所有传感器通用的方法和属性:

DECLARE_INTERFACE_IID_(IResearchModeSensor, IUnknown, "4D4D1D4B-9FDD-4001-BA1E-
F8FAB1DA14D0")
{
    STDMETHOD(OpenStream()) = 0;
    STDMETHOD(CloseStream()) = 0;
    STDMETHOD_(LPCWSTR, GetFriendlyName)() = 0;
    STDMETHOD_(ResearchModeSensorType, GetSensorType)() = 0;

    STDMETHOD(GetSampleBufferSize(
        _Out_ size_t *pSampleBufferSize)) = 0;
    STDMETHOD(GetNextBuffer(
        _Outptr_result_nullonfailure_ IResearchModeSensorFrame **ppSensorFrame)) = 0;
};

• OpenStream 将传感器置于产生帧的状态。这必须在检索缓冲区之前调用
• CloseStream 停止帧捕捉
• GetFriendlyName 返回一个包含传感器名称的字符串
• GetSensorType 返回传感器类型
• GetNextBuffer 返回下一个可用的缓冲区。这是一个阻塞调用

传感器可以有以下几种类型:

enum ResearchModeSensorType
{
    LEFT_FRONT,
    LEFT_LEFT,
    RIGHT_FRONT,
    RIGHT_RIGHT,
    DEPTH_AHAT,
    DEPTH_LONG_THROW,
    IMU_ACCEL,
    IMU_GYRO,
    IMU_MAG
};

每个传感器对象都定义了可以通过 QIed 实现的传感器特定接口。这些将检索传感器特定的信息。

# 传感器帧

一旦传感器处于流模式，传感器帧将通过 IResearchModeSensor::GetNextBuffer 从传感器中获取。所有的传感器帧都有一个共同的接口，它返回所有类型帧的共同的帧信息。缓冲区中包含帧数据的内存归帧对象所有。当释放帧接口时，内存也随之释放。帧接口提供了可以用来访问帧中包含的数据的方法。

DECLARE_INTERFACE_IID_(IResearchModeSensorFrame, IUnknown, "73479614-89C9-4FFD-9C16-
615BC32C6A09")
{
    STDMETHOD(GetResolution(
        _Out_ ResearchModeSensorResolution *pResolution)) = 0;
    // For frames with batched samples this returns the time stamp for the first sample
in the frame.
    STDMETHOD(GetTimeStamp(
        _Out_ ResearchModeSensorTimestamp *pTimeStamp)) = 0;
};

所有传感器帧接口请参见《附录传感器帧》。

每个传感器都有自己的帧专用接口

• 所有的帧类型：
  • 帧时间戳。这些是 HostTicks 和 SensorTicks。HostTicks 是以 filetime 为单位的 CPU 时间，SensorTicks 是以纳秒为单位的传感器滴答数。
  • 以字节为单位的样本大小
• 相机帧
  • 所有的相机帧都提供分辨率，曝光，增益
  • VLC 相机帧返回灰度缓冲
  • 深度长投相机帧包含有效的亮度缓冲，距离缓冲和 sigma 缓冲
  • 深度 AHAT 相机帧包含一个有效的亮度缓冲和距离缓冲
• IMU 帧包含大量传感器样本。每个传感器样本都是一个结构体，它包含一个传感器值和相应的 SocTicks (HostTicks)、VinylHupTicks (SensorTicks) 和温度
  • 加速度计的值是 3 个 m/s^2 加速度
  • 陀螺计的值是三个角速度，单位是 deg/s
  • 磁强计帧包含磁强计值

# VLC 帧载荷

VLC 帧实现以下接口

DECLARE_INTERFACE_IID_(IResearchModeSensorVLCFrame, IUnknown, "5C693123-3851-4FDC-A2D9-
51C68AF53976")
{
    STDMETHOD(GetBuffer(
        _Outptr_ const BYTE **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
    STDMETHOD(GetGain(
        _Out_ UINT32 *pGain)) = 0;
    STDMETHOD(GetExposure(
        _Out_ UINT64 *pExposure)) = 0;
};

GetBuffer 返回一个指向内存的指针，该指针包含灰度像素帧。这些是行主字节像素，值从 0 到 255。缓冲区的大小从帧的 IResearchModeSensorFrame::GetResolution 接口获取。

增益的值从 0 到 255，曝光的单位是纳秒。

下面的代码展示了如何从 VLC 帧中提取分辨率、曝光、增益、时间戳和图像数据。

void ProcessFrame(IResearchModeSensor *pSensor, IResearchModeSensorFrame* pSensorFrame,
int bufferCount)
{
    ResearchModeSensorResolution resolution;
    ResearchModeSensorTimestamp timestamp;
    wchar_t filename[260];
    const BYTE *pImage = nullptr;
    IResearchModeSensorVLCFrame *pVLCFrame = nullptr;
    HRESULT hr = S_OK;
    size_t outBufferCount;

    pSensorFrame->GetResolution(&resolution);
    pSensorFrame->GetTimeStamp(&timestamp);

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pVLCFrame));

    if (SUCCEEDED(hr))
    {
        UINT32 gain;
        UINT64 exposure;

        pVLCFrame->GetBuffer(&pImage, &outBufferCount);

        // Add code to process frame pixels here.

        swprintf_s(filename, L"%s_%d_ts%d.bmp", pSensor->GetFriendlyName(), bufferCount,
            timestamp.HostTicks);
        // The pixel data is at pImage memory address. Pixels are BYTES from 0-255 and frame is for major.
        swprintf_s(filename, L"  %S_%d_ts%d.bmp\n", pSensor->GetFriendlyName(),
bufferCount, timestamp.HostTicks);
        OutputDebugStringW(filename);

        hr = pVLCFrame->GetGain(&gain);

        if (SUCCEEDED(hr))
        {
            swprintf_s(filename, L"  Gain %d\n", gain);
            OutputDebugStringW(filename);
        }

        hr = pVLCFrame->GetExposure(&exposure);

        if (SUCCEEDED(hr))
        {
            swprintf_s(filename, L"  Exposure %d\n", exposure);
            OutputDebugStringW(filename);
        }
}

# AHAT 和长抛摄像机帧载荷

深度帧实现以下接口:

DECLARE_INTERFACE_IID_(IResearchModeSensorDepthFrame, IUnknown, "35167E38-E020-43D9-898E-
6CB917AD86D3")
{
    STDMETHOD(GetBuffer(
        _Outptr_ const UINT16 **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
    STDMETHOD(GetAbDepthBuffer(
        _Outptr_ const UINT16 **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
    STDMETHOD(GetSigmaBuffer(
        _Outptr_ const BYTE **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
};

在长抛模式下的深度相机帧有一个深度缓冲和一个 sigma 缓冲用于无效的深度像素，和一个有效的亮度 (Ab) 缓冲。在 AHAT 模式下，它只有深度缓冲和有效的亮度缓冲。

有效亮度缓冲区返回所谓的 IR 读数。在干净的红外读数中的像素值与从场景返回的光量成比例。该图像看起来与常规的红外图像相似。

长抛的 sigma 缓冲区用于基于深度算法计算的无效掩码使不可靠的深度失效。为了提高效率，AHAT 将无效代码嵌入深度通道本身。

# 长抛失效

它将失效码和置信度嵌入到每个像素的 8 位数据缓冲器中。如果最高有效位 (MSB) 设置为 1，则其他 7 位表示失效原因。无效掩码是:

• Invalid = 0x80, // MSB 最高有效位
• OutOfBounds = 0xC0, // 主动红外照明罩外
• SignalSaturated = 0xA0, // 饱和的红外信号
• FilterOutlier = 0x90, // 过滤异常值
• EmptySignal = 0x88, // 低红外信号
• MultiPathDetected = 0x84, // 多路径干扰检测（从场景中多个对象接收信号）
• OutOfRangeFar = 0x82, // 超过最大支持范围 (设置为 7500mm)
• OutOfRangeNear = 0x81 // 超过最小支持范围 (设置为 200mm)

# AHAT 无效

对于 AHAT，在深度信道中嵌入了失效码。大于 4090 的像素是无效的。无效的代码是:

• 4095：在主动红外照明罩外面
• 4093：低红外信号

读取 AHAT 和长抛深度帧:

分辨率、曝光、增益和时间戳可以按照上面的方法读取。下面的代码展示了如何从 Long Throw 和 AHAT 帧中提取和处理缓冲区。

void ProcessFrame(IResearchModeSensor *pSensor, IResearchModeSensorFrame* pSensorFrame,
int bufferCount)
{
    ResearchModeSensorResolution resolution;
    ResearchModeSensorTimestamp timestamp;
    wchar_t filename[260];
    IResearchModeSensorDepthFrame *pDepthFrame = nullptr;
    const UINT16 *pAbImage = nullptr;
    const UINT16 *pDepth = nullptr;

    // sigma buffer needed only for Long Throw
    const BYTE *pSigma = nullptr;

    // invalidation mask for Long Throw
    USHORT mask = 0x80;

    // invalidation value for AHAT
    USHORT maxValue = 4090;

    HRESULT hr = S_OK;
    size_t outBufferCount;

    pSensorFrame->GetResolution(&resolution);
    pSensorFrame->GetTimeStamp(&timestamp);

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pDepthFrame));
    bool isLongThrow = (pSensor->GetSensorType() == DEPTH_LONG_THROW);

    if (SUCCEEDED(hr) && isLongThrow)
    {
       // extract sigma buffer for Long Throw
      hr = pDepthFrame->GetSigmaBuffer(&pSigma, &outBufferCount);
       // Add code to process buffer here.
    }

    if (SUCCEEDED(hr))
    {
        // extract depth buffer
        hr = pDepthFrame->GetBuffer(&pDepth, &outBufferCount);
        // validate depth
        for (size_t i = 0; i < outBufferCount; ++i)
        {
             // use a different invalidation condition for Long Throw and AHAT
             const bool isInvalid = isLongThrow ? ((pSigma[i] & mask) > 0) :
                                                   (pDepth[i] >= maxValue));
            if (isInvalid)
            {
                    pDepth[i] = 0;
            }
        }
        // Add code to process buffer here.
    }

    if (SUCCEEDED(hr))
    {
        // extract active brightness buffer
        hr = pDepthFrame->GetAbDepthBuffer(&pAbImage, &outBufferCount);
        // Add code to process buffer here.
    }

    if (pDepthFrame)
    {
        pDepthFrame->Release();
    }
}

# IMU 帧载荷

IMU 帧实现以下接口:

DECLARE_INTERFACE_IID_(IResearchModeAccelFrame, IUnknown, "42AA75F8-E3FE-4C25-88C6-
F2ECE1E8A2C5")
{
    STDMETHOD(GetCalibratedAccelaration(
        _Out_ DirectX::XMFLOAT3 *pAccel)) = 0;
    STDMETHOD(GetCalibratedAccelarationSamples(
        _Outptr_ const AccelDataStruct **ppAccelBuffer,
        _Out_ size_t *pBufferOutLength)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeGyroFrame, IUnknown, "4C0C5EE7-CBB8-4A15-A81F-
943785F524A6")
{
    STDMETHOD(GetCalibratedGyro(
      Out_ DirectX::XMFLOAT3 *pGyro)) = 0;
    STDMETHOD(GetCalibratedGyroSamples(
        _Outptr_ const GyroDataStruct **ppAccelBuffer,
        _Out_ size_t *pBufferOutLength)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeMagFrame, IUnknown, "2376C9D2-7F3D-456E-A39E-
3B7730DDA9E5")
{
    STDMETHOD(GetMagnetometer(
        _Out_ DirectX::XMFLOAT3 *pMag)) = 0;
    STDMETHOD(GetMagnetometerSamples(
        _Outptr_ const MagDataStruct **ppMagBuffer,
        _Out_ size_t *pBufferOutLength)) = 0;
};

• 加速度计帧 - 包含沿 X、Y、Z 轴的线性加速度以及重力。
• 陀螺仪框架 - 包含旋转。
• 磁强计 - 包含绝对方位估计。

IMU 帧包含 IMU 批量样品。每个样本是下列之一：

struct AccelDataStruct
{
    uint64_t VinylHupTicks; // Sensor ticks in micro seconds
    uint64_t SocTicks;
    float AccelValues[3]; // In m/(s*s)
    float temperature;
};

struct GyroDataStruct
{
    uint64_t VinylHupTicks; // Sensor ticks in micro seconds
    uint64_t SocTicks;
    float GyroValues[3];
    float temperature;
};

struct MagDataStruct
{
    uint64_t VinylHupTicks; // Sensor ticks in micro seconds
    uint64_t SocTicks;
    float MagValues[3];
};

读取 IMU 帧的一个样本:

下面的代码显示了如何从 IMU 帧的单个样本中提取 IMU 数据

void PrintSensorValue(IResearchModeSensorFrame *pSensorFrame)
{
    DirectX::XMFLOAT3 sample;
    IResearchModeGyroFrame *pSensorGyroFrame = nullptr;
    IResearchModeAccelFrame *pSensorAccelFrame = nullptr;
    IResearchModeMagFrame *pSensorMagFrame = nullptr;
    char printString[1000];
    HRESULT hr = S_OK;
    ResearchModeSensorTimestamp timeStamp;
    UINT64 lastSocTickDelta = 0;

    pSensorFrame->GetTimeStamp(&timeStamp);

    if (glastSocTick != 0)
    {
        lastSocTickDelta = timeStamp.HostTicks - glastSocTick;
    }
    glastSocTick = timeStamp.HostTicks;

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pSensorAccelFrame));
    if (SUCCEEDED(hr))
    {
        hr = pSensorAccelFrame->GetCalibratedAccelaration(&sample);
        if (FAILED(hr))
        {
            return;
        }
        sprintf(printString, "####Accel: % 3.4f % 3.4f % 3.4f %f %d\n",
                sample.x,
                sample.y,
                sample.z,
                sqrt(sample.x * sample.x + sample.y * sample.y + sample.z * sample.z),
                (lastSocTickDelta * 1000) / timeStamp.HostTicksPerSecond
                );
        OutputDebugStringA(printString);
        pSensorAccelFrame->Release();
        return;
    }

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pSensorGyroFrame));
    if (SUCCEEDED(hr))
    {
        hr = pSensorGyroFrame->GetCalibratedGyro(&sample);
        if (FAILED(hr))
        {
            return;
        }
        sprintf(printString, "####Gyro: % 3.4f % 3.4f % 3.4f %f %d\n",
                sample.x,
                sample.y,
                sample.z,
                sqrt(sample.x * sample.x + sample.y * sample.y + sample.z * sample.z),
                (lastSocTickDelta * 1000) / timeStamp.HostTicksPerSecond
                );
        OutputDebugStringA(printString);
        pSensorGyroFrame->Release();
        return;
    }

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pSensorMagFrame));
    if (SUCCEEDED(hr))
    {
        hr = pSensorMagFrame->GetMagnetometer(&sample);
        if (FAILED(hr))
        {
            return;
        }
        sprintf(printString, "####Mag: % 3.4f % 3.4f % 3.4f %d\n",
                sample.x,
                sample.y,
                sample.z,
                (lastSocTickDelta * 1000) / timeStamp.HostTicksPerSecond
                );
        OutputDebugStringA(printString);
        pSensorMagFrame->Release();
        return;
    }
}

读取 IMU 帧的所有 IMU 样本：

下面的代码显示了如何从 IMU 帧的所有样本中提取 IMU 数据

void PrintSensorValue(IResearchModeSensorFrame *pSensorFrame)
{
    DirectX::XMFLOAT3 sample;
    IResearchModeGyroFrame *pSensorGyroFrame = nullptr;
    IResearchModeAccelFrame *pSensorAccelFrame = nullptr;
    IResearchModeMagFrame *pSensorMagFrame = nullptr;
    char printString[1000];
    HRESULT hr = S_OK;
    ResearchModeSensorTimestamp timeStamp;
    UINT64 lastSocTickDelta = 0;

    pSensorFrame->GetTimeStamp(&timeStamp);

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pSensorAccelFrame));
    if (SUCCEEDED(hr))
    {
        const AccelDataStruct *pAccelBuffer;
        size_t BufferOutLength;
        hr = pSensorAccelFrame->GetCalibratedAccelarationSamples(
            &pAccelBuffer,
            &BufferOutLength);
        if (FAILED(hr))
        {
            return;
        }
        for (UINT i = 0; i < BufferOutLength; i++)
        {
            sample.x = pAccelBuffer[i].AccelValues[0];
            sample.y = pAccelBuffer[i].AccelValues[1];
            sample.z = pAccelBuffer[i].AccelValues[2];
            if (glastHupTick != 0)
            {
                lastSocTickDelta =  pAccelBuffer[i].VinylHupTicks - glastHupTick;
                sprintf(printString, "####Accel-%3d-%3d-%3d: % 3.4f % 3.4f % 3.4f %f %d\n",
                        gBatchCount,
                        i,
                        BufferOutLength,
                        sample.x,
                        sample.y,
                        sample.z,
                        sqrt(sample.x * sample.x + sample.y * sample.y + sample.z * sample.z),
                        lastSocTickDelta / 1000 // micro seconds
                        );
            }
            glastHupTick = pAccelBuffer[i].VinylHupTicks;
            OutputDebugStringA(printString);
        }
        gBatchCount++;
        pSensorAccelFrame->Release();
        return;
    }

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pSensorGyroFrame));
    if (SUCCEEDED(hr))
    {
        const GyroDataStruct *pGyroBuffer;
        size_t BufferOutLength;
        hr = pSensorGyroFrame->GetCalibratedGyroSamples(
            &pGyroBuffer,
            &BufferOutLength);
        if (FAILED(hr))
        {
            return;
        }
        for (UINT i = 0; i < BufferOutLength; i++)
        {
            sample.x = pGyroBuffer[i].GyroValues[0];
            sample.y = pGyroBuffer[i].GyroValues[1];
            sample.z = pGyroBuffer[i].GyroValues[2];
            if (glastHupTick != 0)
            {
                lastSocTickDelta =  pGyroBuffer[i].VinylHupTicks - glastHupTick;
                sprintf(printString, "####Gyro-%3d-%3d-%3d: % 3.4f % 3.4f % 3.4f %f %d\n",
                        gBatchCount,
                        i,
                        BufferOutLength,
                        sample.x,
                        sample.y,
                        sample.z,
                        sqrt(sample.x * sample.x + sample.y * sample.y + sample.z * sample.z),
                        lastSocTickDelta / 1000 // micro seconds
                        );
            }
            glastHupTick = pGyroBuffer[i].VinylHupTicks;
            OutputDebugStringA(printString);
        }
        gBatchCount++;
        pSensorGyroFrame->Release();
        return;
    }

    hr = pSensorFrame->QueryInterface(IID_PPV_ARGS(&pSensorMagFrame));
    if (SUCCEEDED(hr))
    {
        const MagDataStruct *pMagBuffer;
        size_t BufferOutLength;
        hr = pSensorMagFrame->GetMagnetometerSamples(
            &pMagBuffer,
            &BufferOutLength);
        if (FAILED(hr))
        {
            return;
        }
        for (UINT i = 0; i < BufferOutLength; i++)
        {
            sample.x = pMagBuffer[i].MagValues[0];
            sample.y = pMagBuffer[i].MagValues[1];
            sample.z = pMagBuffer[i].MagValues[2];
            if (glastHupTick != 0)
            {
                lastSocTickDelta =  pMagBuffer[i].VinylHupTicks - glastHupTick;
                sprintf(printString, "####Mag-%3d-%3d: % 3.4f % 3.4f % 3.4f %d\n",
                        gBatchCount,
                        i,
                        sample.x,
                        sample.y,
                        sample.z,
                        lastSocTickDelta / 1000 // micro seconds
                        );
            }
            glastHupTick = pMagBuffer[i].VinylHupTicks;
            OutputDebugStringA(printString);
        }
        gBatchCount++;
        pSensorMagFrame->Release();
        return;
    }
}

# 同意提示

任何使用研究模式 API 访问摄像机或 imu 的 UWP 应用程序在打开流之前必须征得用户同意。根据用户的输入，应用程序应该进一步进行。
以下步骤概述了在 UWP 应用程序中添加同意提示所需的代码:

• 为了让用户同意摄像头和 IMU 的访问，请确保在应用程序清单中声明以下功能：

  	<DeviceCapability Name="webcam" />
  	<DeviceCapability Name="backgroundSpatialPerception"/>

• 查询 Research Mode API 中实现同意检测的 SensorDeviceConsent 接口：

  hr = m_pSensorDevice->QueryInterface(IID_PPV_ARGS(&m_pSensorDeviceConsent));


• 在流可以被打开 (OpenStream) 之前，必须获得同意。通过回调返回同意结果。将同意响应与 API 调用者同步的一种方法是在同意回调上设置事件。

  ResearchModeSensorConsent camAccessCheck;
  HANDLE camConsentGiven;

  camConsenGiven = CreateEvent(nullptr, true, false, nullptr);


• 在应用程序的主 UI 线程中注册相机和 / 或 IMU 同意回调。

  hr = m_pSensorDeviceConsent->RequestCamAccessAsync(CamAccessOnComplete);


• 定义捕获用户同意的回调函数，并设置为此操作创建的事件。

  void CamAccessOnComplete(ResearchModeConsent consent)
  {
  camAccessCheck = consent;
  SetEvent(camConsentGiven);
  }


• 如果使用了工作线程，则等待回调，并寻找用户提供的同意，然后继续。

void CameraUpdateThread(SlateCameraRenderer* pSlateCameraRenderer, HANDLE camConsentGiven, Res
earchModeSensorConsent *camAccessConsent)
{
    HRESULT hr = S_OK;
    DWORD waitResult = WaitForSingleObject(camConsentGiven, INFINITE);

   // wait for the event to be set and check for the consent provided by the user.

    if (waitResult == WAIT_OBJECT_0)
    {
        switch (*camAccessConsent)
        {
        case ResearchModeSensorConsent::Allowed:
            OutputDebugString(L"Access is granted");
            break;
        case ResearchModeSensorConsent::DeniedBySystem:
            OutputDebugString(L"Access is denied by the system");
            hr = E_ACCESSDENIED;
            break;
        case ResearchModeSensorConsent::DeniedByUser:
            OutputDebugString(L"Access is denied by the user");
            hr = E_ACCESSDENIED;
            break;
        case ResearchModeSensorConsent::NotDeclaredByApp:
            OutputDebugString(L"Capability is not declared in the app manifest");
                        hr = E_ACCESSDENIED;
            break;
        case ResearchModeSensorConsent::UserPromptRequired:
            OutputDebugString(L"Capability user prompt required");
            hr = E_ACCESSDENIED;
            break;
        default:
            OutputDebugString(L"Access is denied by the system");
            hr = E_ACCESSDENIED;
            break;
        }
    }
    else
    {
        hr = E_UNEXPECTED;
    }

    if (SUCCEEDED(hr))
    {
         hr = pSlateCameraRenderer->m_pRMCameraSensor->OpenStream();
    }
}

为了测试你的应用程序是否正确地执行了这些检查，请确保在应用程序输出之前，检查 camera 和 / 或 IMUs 的提示是否出现。而且，对于每个用户来说，提示只在第一次使用应用程序时出现。要撤销访问权限，在 “设置” 中修改以下内容：

• 进入设置 -> 隐私 -> 相机→应用程序，并关闭相机的访问
• 进入设置 -> 隐私→用户移动→应用程序，关闭 imu 的访问。

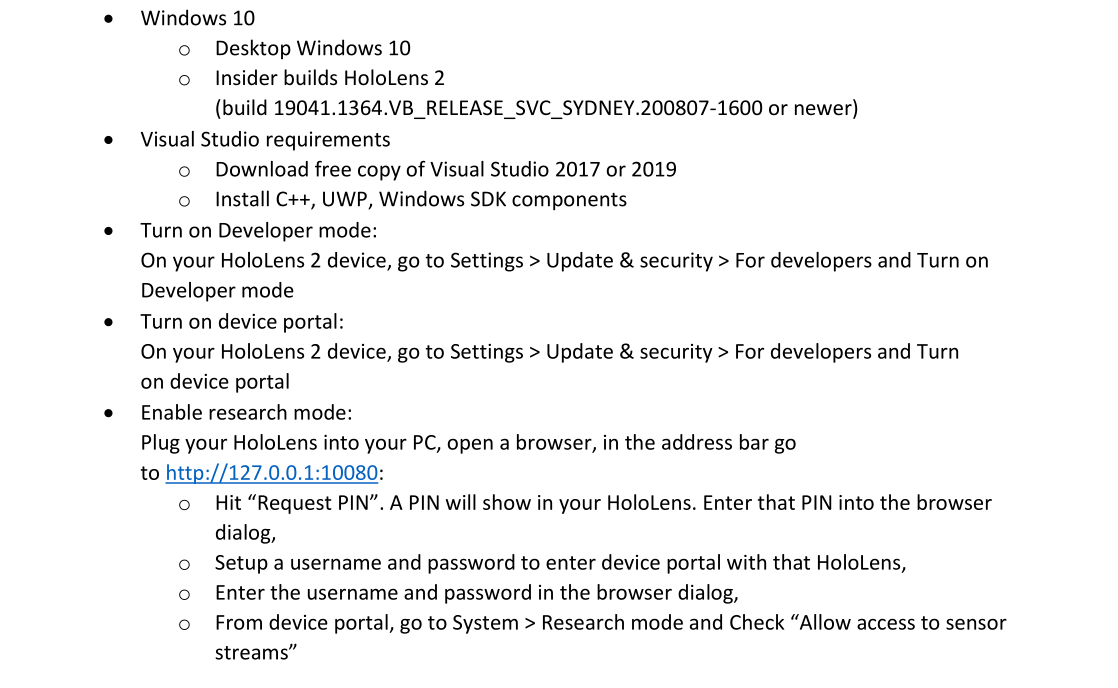

# 设置

# 要求清单条目

例子请看：https://github.com/microsoft/HoloLens2ForCV/blob/main/Samples/SensorVisualization/SensorVisualization/Package.appxmanifest

<Capabilities>

    <Capability Name="internetClient" />

    <uap:Capability Name="documentsLibrary" />

    <rescap:Capability Name="perceptionSensorsExperimental" />

    <DeviceCapability Name="webcam" />

    <DeviceCapability Name="wifiControl" />

    <DeviceCapability Name="backgroundSpatialPerception" />

</Capabilities>

# API 参考

# 设备接口

DECLARE_INTERFACE_IID_(IResearchModeSensorDevice, IUnknown, "65E8CC3C-3A03-4006-AE0D-
34E1150058CC")
{
    STDMETHOD(DisableEyeSelection()) = 0;
    STDMETHOD(EnableEyeSelection()) = 0;

    STDMETHOD(GetSensorCount(
        _Out_ size_t *pOutCount)) = 0;
    STDMETHOD(GetSensorDescriptors(
        _Out_writes_(sensorCount) ResearchModeSensorDescriptor *pSensorDescriptorData,
        size_t sensorCount,
        _Out_ size_t *pOutCount)) = 0;
    STDMETHOD(GetSensor(
        ResearchModeSensorType sensorType,
        _Outptr_result_nullonfailure_ IResearchModeSensor **ppSensor)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeSensorDevicePerception, IUnknown, "C1678F4B-ECB4-
47A8-B6FA-97DBF4417DB2")
{
    STDMETHOD(GetRigNodeId(
        _Outptr_ GUID *pRigNodeId)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeSensorDeviceConsent, IUnknown, "EAB9D672-9A88-4E43-
8A69-9BA8f23A4C76")
{
    STDMETHOD_(HRESULT, RequestCamAccessAsync)(void
        (*camCallback)(ResearchModeSensorConsent))= 0;
    STDMETHOD_(HRESULT, RequestIMUAccessAsync)(void
        (*imuCallback)(ResearchModeSensorConsent)) = 0;
};

# 传感器接口

DECLARE_INTERFACE_IID_(IResearchModeSensor, IUnknown, "4D4D1D4B-9FDD-4001-BA1E-
F8FAB1DA14D0")
{
    STDMETHOD(OpenStream()) = 0;
    STDMETHOD(CloseStream()) = 0;
    STDMETHOD_(LPCWSTR, GetFriendlyName)() = 0;
    STDMETHOD_(ResearchModeSensorType, GetSensorType)() = 0;

    STDMETHOD(GetSampleBufferSize(
        _Out_ size_t *pSampleBufferSize)) = 0;
    STDMETHOD(GetNextBuffer(
        _Outptr_result_nullonfailure_ IResearchModeSensorFrame **ppSensorFrame)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeCameraSensor, IUnknown, "3BDB4977-960B-4F5D-8CA3-
D21E68F26E76")
{
    STDMETHOD(MapImagePointToCameraUnitPlane(
        float (&uv) [2],
        float (&xy) [2])) = 0;
    STDMETHOD(MapCameraSpaceToImagePoint(
        float(&xy)[2],
        float(&uv)[2])) = 0;
    STDMETHOD(GetCameraExtrinsicsMatrix(DirectX::XMFLOAT4X4 *pCameraViewMatrix)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeAccelSensor, IUnknown, "627A7FAA-55EA-4951-B370-
26186395AAB5")
{
    STDMETHOD(GetExtrinsicsMatrix(DirectX::XMFLOAT4X4 *pAccel)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeGyroSensor, IUnknown, "E6E8B36F-E6E7-494C-B4A8-
7CFA2561BEE7")
{
    STDMETHOD(GetExtrinsicsMatrix(DirectX::XMFLOAT4X4 *pGyro)) = 0;
};

# 传感器帧

DECLARE_INTERFACE_IID_(IResearchModeSensorVLCFrame, IUnknown, "5C693123-3851-4FDC-A2D9-
51C68AF53976")
{
    STDMETHOD(GetBuffer(
        _Outptr_ const BYTE **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
    STDMETHOD(GetGain(
        _Out_ UINT32 *pGain)) = 0;
    STDMETHOD(GetExposure(
        _Out_ UINT64 *pExposure)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeSensorDepthFrame, IUnknown, "35167E38-E020-43D9-898E-
6CB917AD86D3")
{
    STDMETHOD(GetBuffer(
        _Outptr_ const UINT16 **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
    STDMETHOD(GetAbDepthBuffer(
        _Outptr_ const UINT16 **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
    STDMETHOD(GetSigmaBuffer(
        _Outptr_ const BYTE **ppBytes,
        _Out_ size_t *pBufferOutLength)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeAccelFrame, IUnknown, "42AA75F8-E3FE-4C25-88C6-
F2ECE1E8A2C5")
{
    STDMETHOD(GetCalibratedAccelaration(
        _Out_ DirectX::XMFLOAT3 *pAccel)) = 0;
    STDMETHOD(GetCalibratedAccelarationSamples(
        _Outptr_ const AccelDataStruct **ppAccelBuffer,
        _Out_ size_t *pBufferOutLength)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeGyroFrame, IUnknown, "4C0C5EE7-CBB8-4A15-A81F-
943785F524A6")
{
    STDMETHOD(GetCalibratedGyro(
        _Out_ DirectX::XMFLOAT3 *pGyro)) = 0;
    STDMETHOD(GetCalibratedGyroSamples(
        _Outptr_ const GyroDataStruct **ppAccelBuffer,
        _Out_ size_t *pBufferOutLength)) = 0;
};

DECLARE_INTERFACE_IID_(IResearchModeMagFrame, IUnknown, "2376C9D2-7F3D-456E-A39E-
3B7730DDA9E5")
{
    STDMETHOD(GetMagnetometer(
        _Out_ DirectX::XMFLOAT3 *pMag)) = 0;
    STDMETHOD(GetMagnetometerSamples(
        _Outptr_ const MagDataStruct **ppMagBuffer,
        _Out_ size_t *pBufferOutLength)) = 0;
};

# 同意接口

DECLARE_INTERFACE_IID_(IResearchModeSensorDeviceConsent, IUnknown, "EAB9D672-9A88-4E43-
8A69-9BA8f23A4C76")
{
    STDMETHOD_(HRESULT, RequestCamAccessAsync)(void
        (*camCallback)(ResearchModeSensorConsent))= 0;
    STDMETHOD_(HRESULT, RequestIMUAccessAsync)(void
        (*imuCallback)(ResearchModeSensorConsent)) = 0;
};
