# 环境

  • Python:3.6.5 OpenCV 4.1.2
  • C++:OpenCV 4.1.2
  • JS:OpenCV 4.5.0

环境搭建可参考:B 站视频

# 知识点

假设我们想在地图上显示美国不同地区的温度。我们可以用不同的颜色代表不同的意思。用蓝色表示较冷的温度,用红色表示较温暖的温度。温度数据只是一个例子,但还有其他几个数据是单值(灰度)的情况,但将其转换为彩色数据以实现可视化是有意义的。用伪彩色更好地显示数据的其他例子是高度、压力、密度、湿度等等。

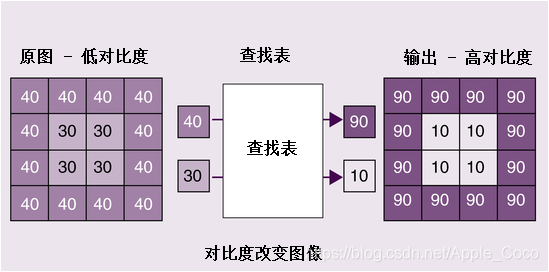

Look Up Table(LUT)查找表

applyColorMap(src, dst, COLORMAP)
  • src 表示输入图像
  • dst 表示输出图像
  • OpenCV 支持多种颜色风格的查找表映射

enum cv::ColormapTypes {
  cv::COLORMAP_AUTUMN = 0,
  cv::COLORMAP_BONE = 1,
  cv::COLORMAP_JET = 2,
  cv::COLORMAP_WINTER = 3,
  cv::COLORMAP_RAINBOW = 4,
  cv::COLORMAP_OCEAN = 5,
  cv::COLORMAP_SUMMER = 6,
  cv::COLORMAP_SPRING = 7,
  cv::COLORMAP_COOL = 8,
  cv::COLORMAP_HSV = 9,
  cv::COLORMAP_PINK = 10,
  cv::COLORMAP_HOT = 11,
  cv::COLORMAP_PARULA = 12,
  cv::COLORMAP_MAGMA = 13,
  cv::COLORMAP_INFERNO = 14,
  cv::COLORMAP_PLASMA = 15,
  cv::COLORMAP_VIRIDIS = 16,
  cv::COLORMAP_CIVIDIS = 17,
  cv::COLORMAP_TWILIGHT = 18,
  cv::COLORMAP_TWILIGHT_SHIFTED = 19,
  cv::COLORMAP_TURBO = 20,
  cv::COLORMAP_DEEPGREEN = 21
}

# C++ 代码

#ifndef DAY06
#define DAY06

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;

void day06() {

	Mat src = imread("E:\\_Image\\OpenCVTest\\girl.jpg");

	if (src.empty()) {
		cout << "could not load image.." << endl;
		return;
	}

	Mat dst;
	applyColorMap(src, dst, COLORMAP_PINK);
	imshow("colorMap", dst);

	waitKey(0);
}

#endif // !DAY06

官方文档链接:https://docs.opencv.org/4.5.0/d3/d50/group__imgproc__colormap.html

# Python 代码

import cv2 as cv

# 查看版本
print(cv.__version__)

# 读取图像
src = cv.imread("E:/_Image/OpenCVTest/girl.jpg")
cv.imshow("input", src)

# COLORMAP_AUTUMN = 0
# COLORMAP_BONE = 1
# COLORMAP_COOL = 8
# COLORMAP_HOT = 11 还行
# COLORMAP_HSV = 9
# COLORMAP_JET = 2
# COLORMAP_OCEAN = 5
# COLORMAP_PARULA = 12
# COLORMAP_PINK = 10 好看
# COLORMAP_RAINBOW = 4
# COLORMAP_SPRING = 7
# COLORMAP_SUMMER = 6 还行
# COLORMAP_WINTER = 3
dst = cv.applyColorMap(src, cv.COLORMAP_SUMMER)
cv.imshow("output", dst)

# 等待键盘输入 释放内存
cv.waitKey(0)
cv.destroyAllWindows()

# JS 代码

很遗憾的是,opencv.js 好像没有提供 applyColorMap 函数的支持,我在 4.5.0 的版本中并没有找到这个方法。如果有读者朋友找到了这个方法,欢迎给我留言呀~

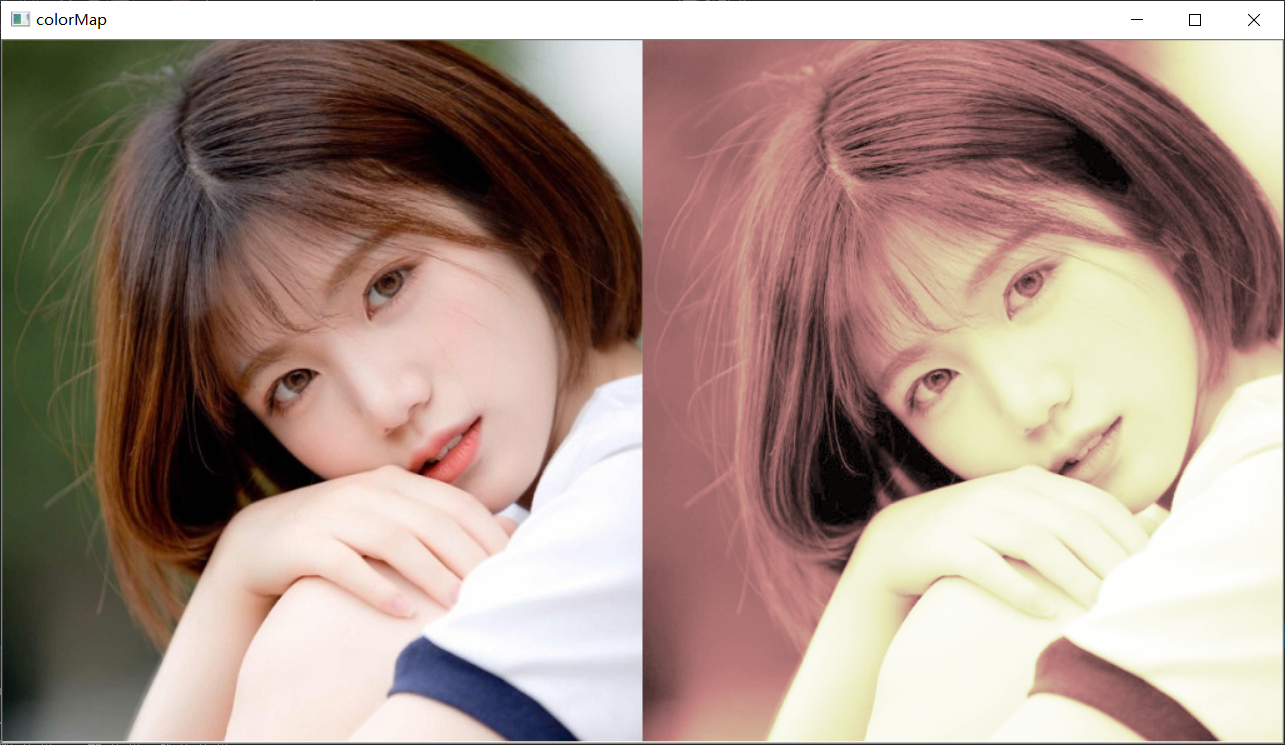

# 结果展示
